HXGP-IV型偏振光照相翻拍仪
- 产品描述: HXGP-IV型偏振光照相翻拍仪

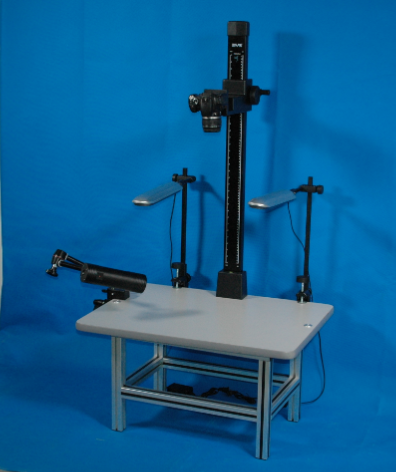

HXGP-IV型偏振光照相翻拍仪
使用方法
价格：9600.00元/套
产品功能
白光拍照、脱影拍照、偏振光拍照、分色照相。
产品配置
| 名称 | 规格 | 名称 | 规格 |
| 底板 | 1个 | 滤光片 | 5个 |
| 底板支架 | 1个 | 转换接圈 | 4个 |
| 立柱 | 1个 | 万向臂 | 1个 |
| 脱影灯箱 | 1个 | 白光灯具 | 2套 |
| 均匀光灯 | 1个 | 灯具支架 | 2套 |
| 检偏镜 | 1个 | 内六角扳手 | 1把 |
| 起偏镜 | 1个 | 螺丝刀 | 1把 |
规格参数
1. 底板尺寸：800x600mm
2. 底板支架：长600，宽400，高400mm
3. 立柱长度：1000mm
4. 白光灯具：LED白光，2x27W
5. 脱影灯箱：620x470x33mm
6. 均匀光灯：20W LED
7. 转换接圈：58-62、62-67、67-72、72-77mm
8. 检 偏 镜：M58mm,线偏振
9. 起 偏 镜：M62mm,线偏振
10. 滤 光 片：M58mm，红、橙、黄、绿、蓝
11. 万 向 臂：长度900mm
12.供电电源：AC220V，50Hz

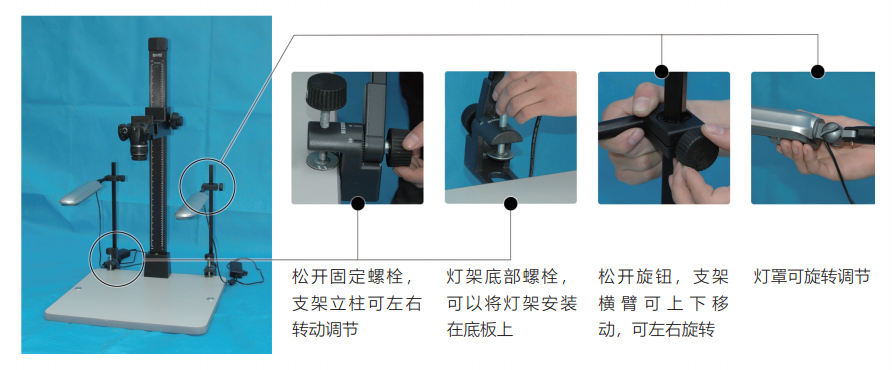

使用方法
1. 将底板安装在底板支架上，立柱安装在底板上，相机安装在相机底座上（在立柱上，可上下移动）。底板 距地面高度400mm，适合人体操作。
2. 转动相机底座上的手轮，底座带动相机沿立柱上下移动，调整合适的拍照距离。在取景器中看到良好的图像效果，就可以拍照了。
3. 灯具支架固定在底板上，白光灯具安装在支架上。调整灯具支架的位置，使灯具为物证提供良好的照明条 件，可进行白光照相。
4. 脱影灯箱放置在底板上，物证放置在脱影灯箱上。点亮脱影灯箱，物证周边的阴影会消失，可进行脱影照相。
5. 将万向臂安装在底板上，均匀光灯安装在万向臂上，起偏镜安装在均匀光灯出光口上，检偏镜安装在照相机镜头上，可进行偏振光照相。
6. 将万向臂安装在底板上，均匀光灯安装在万向臂上，分别将红、橙、黄、绿、蓝滤光片安装在照相机镜头上，可进行分色照相。
7. 四个转换接圈可保证M58mm的滤光片和检偏镜可以安装在各种口径的镜头上。
